Beschreibung
BAUFORM
90 cm
Einbaufähig in 60 oder 90 cm breiten Oberschrank
Wahlweise Abluft- oder Umluftbetrieb
Für Umluftbetrieb ist ein Standard Umluftset oder ein Clean Air Plus Umluftset (Sonderzubehör) notwendig
KOMFORT
Kurzhubtasten mit 7-Segment-Anzeige
Hohe, fein dosierbare Luftleistung durch Elektronik-Steuerung über Kurzhubtasten mit 7-Segment-Anzeige
Hohe, fein dosierbare Luftleistung durch Elektronik-Steuerung
Kurzhubtasten (3 Leistungsstufen und 2 Intensivstufen) mit 7-Segment-Anzeige
Elektronische Steuerung mit 6 Tasten und Display
Kurzhubtasten
3 Leistungsstufen und 2 Intensivstufen
Intensivstufen mit automatischer Rückstellung
Automatischer Gebläsenachlauf mit digitaler Anzeige
AUSSTATTUNG
Gleichmäßige, helle Beleuchtung mit 3 x 1,5W LED-Modul
Dimm-Funktion
Softlight
Farbtemperatur: 3500 K
Beleuchtungsstärke: 355 lux
SilenceTaste
AirFresh Intervall-Lüftung
Filterabdeckung aus Edelstahl, spülmaschinengeeignet
Metallfettfilter, spülmaschinengeeignet
Sättigungsanzeige für Metallfettfilter
BETRIEBSART UND LEISTUNG
Lüfterleistung bei Abluftbetrieb nach EN 61591:
max. Normalstufe 395 m³/h, Intensivstufe 700 m³/h
Bei Einsatz des separat erhältlichen Clean Air Plus Umluftsets (Sonderzubehör) erreicht ihr Gerät im Umluftbetrieb folgende Werte:
Umluftstufe:
Max. Normalbetrieb: 358 m³/h
Intensivstufe: 641 m³/h
Geräuschwerte Umluft:
Max. Normalstufe: 60 dB(A) re 1 pW
Intensivstufe: 71 dB(A) re 1 pW
Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
Max. Normalstufe: 53 dB(A) re 1 pW
Intensivstufe: 69 dB(A) re 1 pW
Geräusch min./max. Normalstufe: 41/53 dB
2 einflutig stehend. BLDC Motor
BLDC Motor

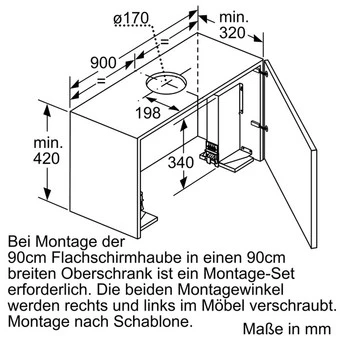

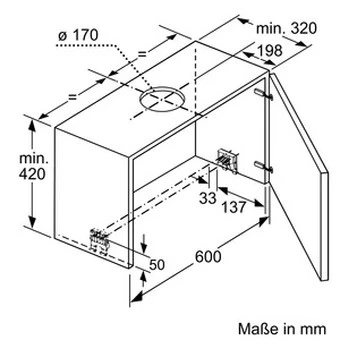

PLANUNGS- UND INSTALLATIONSINFORMATION
Schnellmontagebefestigung

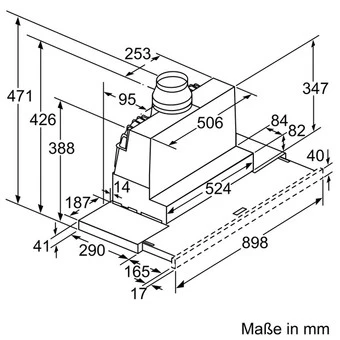

Gerätemaße (HxBxT): 426 x 898 x 290 mm
Einbaumaße (HxBxT): 385 x 524 x 290 mm
Abluftstutzen Ø 150 mm (Ø 120 mm beiliegend)
Länge Anschlusskabel: 1.75 m mit Stecker
ohne Griffleiste (als Sonderzubehör erhältlich)
UMWELT UND SICHERHEIT
Energieeffizienzklasse: B (auf einer Energieeffizienzklassen-Skala von A+++ bis D)
Durchschnittlicher Energieverbrauch: 38.8 kWh/Jahr*
Lüfter-Effizienzklasse: B*
Beleuchtungs-Effizienzklasse: A*
Fettfilter-Effizienzklasse: B*
Gesamtanschlusswert: 146 W
* Gemäß EU-Regulierung Nr. 65/2014
Technische Daten
Kundendienst Material Nr. D49ML54X1
EAN-Nummer 4242004251200
Gehäusefarbe Edelstahl
Grundfarbe des Produkts grau
Gehäusematerial Edelstahl
Bauart Auszugsesse
Art der Installation Integrierbar
Steuerung elektronisch
Bedienelemente 7-Segment-Anzeige , Kurzhubtasten
Nicht zutreffend
Lage des Gebläses Motor im Gehäuse
Art der Luftführung Umrüstbar
Anschlusswert (W) 146 W
Absicherung (A) 10
Spannung (V) 220-240 V
Frequenz (Hz) 50; 60 Hz
Approbationszertifikate CE , VDE
Länge Anschlusskabel (cm) 175 cm
Steckerart Schuko-/Gardy.m.Erdung
Höhe der Schublade (mm) 426-426/426-426 mm
Breite (mm) 898 mm
Gerätetiefe (mm) 290 mm
Höhe verpacktes Gerät (mm) 420 mm
Breite verpacktes Gerät (mm) 940 mm
Tiefe verpacktes Gerät (mm) 490 mm
Nischenbreite minimal (mm) 524 mm
Nischenbreite maximal (mm) 524 mm
Nischentiefe (mm) 290 mm
Nettogewicht (kg) 13,081 kg
Bruttogewicht (kg) 15,3 kg
Manuelle Bedienelemente Kurzhubtasten
Fernbedienung Nein
Anzahl der Gebläse (Stck) 2
Gesamtgebläseleistung (W) 140 W
Regelung der Leistungsstufen 3-stufig + 2 Intensiv
Intensivstufe Ja
Max. Gebläseleistung-Abluftbetrieb (m3/h) 395 m³/h
Gebläseleistung bei Intensivstufe-Abluftbetrieb (m³/h) 700 m³/h
Max. Gebläseleistung-Umluftbetrieb (m3/h) 321 m³/h
Gebläseleistung bei Intensivstufe-Umluftbetrieb 543.0 m³/h
Steuerung der Beleuchtung Stufenlos
Anzahl der Lampen (Stck) 3
Art der Lampen LED
Gesamtleistung der Lampen (W) 6 W
Gesamtlichtstärke (lx) 355 lux
Geräusch 53
Schallleistung: Intensivstufe in Abhängigkeit des Rohrdurchmessers 69
Durchmesser des Abluftstutzens (mm) 120 / 150 mm
Rückstauklappe Ja
Material des Fettfilters Edelstahl waschbar
Art des Fettfilters Kassette
Geruchsfilter Nein
Luftstrom verstärkt (2010/30/EC) 700,1 m³/h
Max. Luftmenge 394,9 m³/h
Mindestluftstrom 198,0 m³/h
Bauform Einbau
Durchschn. Jahresverbrauch Energie (kWh/annum) 38,8 kWh/annum
Energieeffizienz B
Beleuchtungs-Effizienzklasse (2010/30/EC) A
Energieeffizienzindex (2010/30/EC) 55,0 %
Flüssigkeitsdynamik-Effizienzklasse (2010/30/EC) B
Flüssigkeitsdynamik-Effizienz (2010/30/EC) 27,2
Fettfilter-Effizienzklasse (2010/30/EC) B
Fettfilter-Effizienz (2010/30/EC) 88,7 %
Beleuchtungs-Effizienzklasse (2010/30/EC) A
Beleuchtungs-Effizienz (2010/30/EC) 59,2 lux/Watt
Energieverbrauch im Standby-Modus – NEU (2010/30/EC) 0,27 W
Energieverbrauch im ausgeschalteten Modus (W) – neu (2010/30/EC) W
Lautstärke verstärkt (2010/30/EC) 69 dB
Lautstärke bei max. Drehzahl (2010/30/EC) 53 dB
Lautstärke bei min. Drehzahl (2010/30/EC) 41 dB
Zeitverlängerungsfaktor f (2009/125/EC) 1,0
Energieeffizienzindex (2010/30/EC) 55,0 %
Gemessener Luftvolumenstrom im Bestpunkt Q_BEP (2009/125/EC) 350,7 m³/h
Gemessener Luftdruck im Bestpunkt P_BEP (2009/125/EC) 263
Gemessene elektrische Eingangsleistung im Bestpunkt W_BEP (2009/125/EC) 94,2 W
Nennleistung des Beleuchtungssystems W_L (2009/125/EC) 6,1 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche E_middle (2009/125/EC) 355 lux
